INFORMACIÓN DE PRODUCTO
Las propiedades de los termopares los hacen idóneos para su uso en plantas químicas, centrales eléctricas, oleoductos, en la construcción de motores y en bancos de pruebas. Los hilos del termopar están integrados en óxido de magnesio refractario prensado dentro del cable flexible de pared delgada con revestimiento. Los termopares están aislados contra el revestimiento de serie. Los termopares que cumplen con las normas DIN EN 60 584 o DIN 43 710 se insertan en el inserto de medición. También existen versiones con dos termopares.
APLICACIONES
Para temperaturas de -200 a +1150 °C
Cable flexible con revestimiento y conector de medición antivibratorio
Diámetro del tubo protector a partir de 0,5 mm
Tiempo de respuesta rápido Longitud de instalación adaptada a cada aplicación
PRINCIPIOS DE FUNCIONAMIENTO
En un circuito eléctrico con conductores de dos metales diferentes y puntos de conexión a distintas temperaturas, se genera una diferencia de potencial, denominada «tensión termoeléctrica». La magnitud de esta tensión depende de la diferencia de temperatura entre los dos puntos de conexión y de la composición de los conductores. Solo es posible medir la diferencia entre el punto de conexión «frío» y el «caliente». Por lo tanto, el punto frío debe mantenerse a una temperatura constante. Esto se logra mediante un termostato, que generalmente mantiene la unión de referencia a 50 °C ± 0,1 °C y suele estar integrado en una conexión electrónica con funciones adicionales: visualización digital de la temperatura, linealización de la relación entre la tensión termoeléctrica y la diferencia de temperatura, y generación de una tensión de salida proporcional a la tensión termoeléctrica.
BENEFICIOS
Medición puntual
No requiere fuente de alimentación
Tiempos de respuesta cortos (t0,5 desde 0,15 s)
Alta precisión de medición
Diseño resistente a vibraciones
Larga vida útil
INFORMACIÓN DE PRODUCTO
El sensor de platino funciona como una resistencia de medición para la medición y monitorización de temperatura de alta precisión en todas las aplicaciones donde se aceptan los errores de medición más pequeños. La estricta linealidad de la resistencia con respecto a la temperatura simplifica el uso de análisis electrónicos. La precisión del sensor permite su uso universal para la monitorización de temperatura con conmutación de valores límite en rodamientos, máquinas, bobinados de motores y transformadores, sistemas, etc.
APLICACIONES
Control de la temperatura en cojinetes, barras colectoras, piezas de máquinas y bobinados.
PRINCIPIOS DE FUNCIONAMIENTO
El sensor de platino es un componente que depende de la temperatura. Si la temperatura aumenta, la resistencia del sensor de platino también aumenta de forma lineal.
BENEFICIOS
Medición de alta precisión: de -50 °C a +800 °C, tolerancia de ±0,5 °C.
Excelente linealidad de la curva temperatura-resistencia.
Peso reducido.
Rápido tiempo de respuesta.
INFORMACIÓN DE PRODUCTO
El sensor de platino funciona como una resistencia de medición para la medición y monitorización de temperatura de alta precisión en todas las aplicaciones donde se aceptan los errores de medición más pequeños. La estricta linealidad de la resistencia con respecto a la temperatura simplifica el uso de análisis electrónicos. La precisión del sensor permite su uso universal para la monitorización de temperatura con conmutación de valores límite en rodamientos, máquinas, bobinados de motores y transformadores, sistemas, etc.
APLICACIONES
Control de la temperatura en cojinetes, barras colectoras, piezas de máquinas y bobinados.
PRINCIPIOS DE FUNCIONAMIENTO
El sensor de platino es un componente que depende de la temperatura. Si la temperatura aumenta, la resistencia del sensor de platino también aumenta de forma lineal.
BENEFICIOS
Medición de alta precisión: De -50 °C a +800 °C, tolerancia de ±0,5 °C Excelente linealidad de la curva temperatura-resistencia Peso reducido Tiempo de respuesta rápido
INFORMACIÓN DE PRODUCTO
El sensor NTC se utiliza para medir y controlar temperaturas críticas en superficies y en el interior de máquinas y sistemas, incluidos los sistemas de aire acondicionado.
APLICACIONES
Control de la temperatura en cojinetes, barras colectoras, piezas de máquinas y bobinados.
PRICNIPIOS DE FUNCIONAMIENTO
El sensor NTC es un componente que depende de la temperatura. Si la temperatura aumenta, la resistencia del sensor NTC disminuye. Su curva característica no es lineal.
BENEFICIOS
Costos bajos en el rango de temperatura: -40 a 300 °C
Valor de resistencia: 0,1 kΩ a 1000 kΩ para diversas aplicaciones
Suficiente
Peso reducido
Tiempo de respuesta rápido
INFORMACIÓN DE PRODUCTO
El sensor inductivo detecta la velocidad de los motores eléctricos y proporciona una señal de salida proporcional a la velocidad a la electrónica de control.APLICACIONES
Motores eléctricos
Generadores
PRINCIPIOS DE FUNCIONAMIENTO
El sensor inductivo escanea una parte magnetizada del motor/generador giratorio sin contacto. La inducción electromagnética genera una señal eléctrica analógica en el sensor, que posteriormente es procesada por la electrónica de control.
BENEFICIOS
Sin desgaste
Sin piezas móviles
Prácticamente independiente de la temperatura y la presión ambiente
Muy económico
INFORMACIÓN DE PRODUCTO

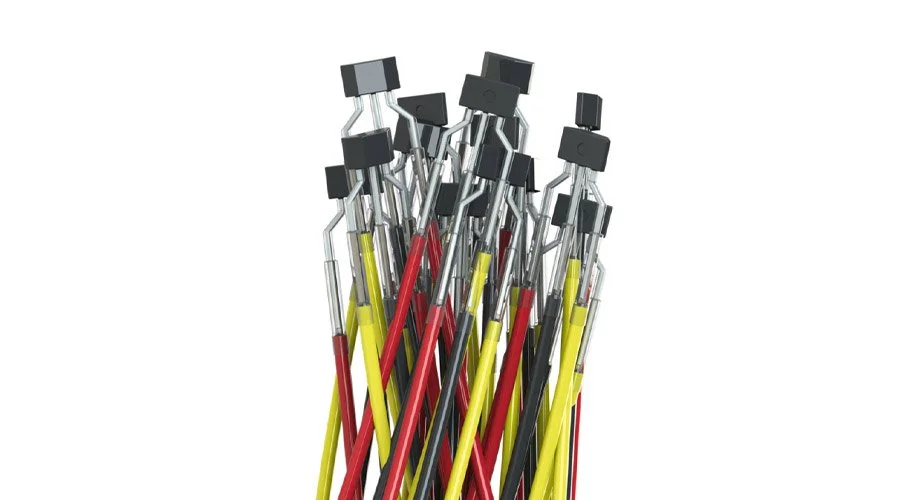

Un sensor de efecto Hall se utiliza para medir la velocidad, el ángulo de rotación y la posición de piezas móviles como motores, generadores y ruedas.
APLICACIONES
Motores/generadores eléctricos
Motores de combustión
Ruedas y otras piezas giratorias
Medición de movimientos lineales
PRINCIPIOS DE FUNCIONAMIENTO
Con los codificadores magnéticos, la velocidad, el ángulo y la posición se miden mediante el escaneo sin contacto de una pieza magnetizada (rueda polar, varilla, etc.) utilizando un sensor magnetorresistivo. Esto genera señales analógicas dependientes del ángulo, que se envían a la electrónica posterior para su procesamiento.
BENEFICIOS
Totalmente electrónico, sin desgaste
Diseño miniaturizado
Sin piezas móviles
Prácticamente independiente de la temperatura y la presión ambiente
INFORMACIÓN DE PRODUCTO
Anteriormente, procesábamos cables con diámetros de aproximadamente 0,05 mm² hasta un máximo de 2,5 mm². Sin embargo, gracias a la ampliación de nuestra flota de maquinaria, ahora podemos ofrecerle el procesamiento, incluyendo el engaste, de cables con secciones transversales de hasta 70 mm², adaptándonos a sus necesidades específicas. Podemos procesar cables de un solo núcleo y multinúcleo.
APLICACIONES
Se utilizan en todas las áreas donde se requiere conectar sensores a la electrónica de evaluación.
En combinación con cables de alta tensión.
Cables de control para sistemas de transporte y elevación.
Cables planos.
Amplia gama de requisitos personalizados.
Serie de muestras.
Serie piloto.
Series pequeñas y grandes.
Hilos y conductores individuales por calibre AWG 30 a AWG 14.
Secciones transversales de 0,057 a 1,941 mm².
Cables multiconductores con cubierta, con un diámetro exterior de hasta 10 mm.
Cables apantallados/sin apantallar.
Aislamiento de cable en cinta o extruido.
Aislamientos especiales: – PVC – Silicona – Teflón – Poliimida – PEEK
PRINCIPIOS DE FUNCIONAMIENTO
Los cables de los sensores transmiten la señal eléctrica del elemento sensor hasta la conexión con la electrónica de control y regulación. Asimismo, cumplen la función de protección completa del sensor, los cables de conexión y los conectores frente a circuitos que transportan tensión de red y frente a cargas mecánicas, químicas y térmicas.
BENEFICIOS
Perfección en cables
Satisfacción total de las necesidades del cliente:
– Flexibilidad
– Rapidez
– Economía
– Fiabilidad
– Cumple con los estándares de calidad especificados, con asesoramiento y experiencia inigualables.
INFORMACIÓN DE PRODUCTO

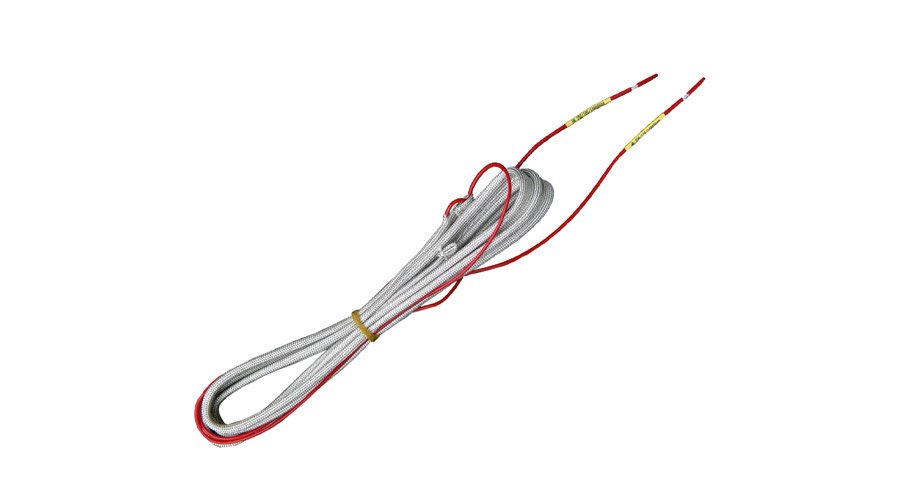

Las bandas calefactoras eléctricas de REISSMANN Sensortechnik GmbH se han desarrollado especialmente para la industria de motores eléctricos. Estas bandas se suministran listas para usar y en una amplia variedad de longitudes y potencias. Las bandas calefactoras evitan la formación de condensación en los motores y los protegen contra los daños por heladas. Si se forma condensación dentro del motor, pueden producirse fugas de corriente y cortocircuitos.
APLICIACIONES
Motores eléctricos
Generadores
En zonas frías (permafrost)
Ambientes con alta humedad
Para integración directa en bobinados del estator o en ranuras
PRINCIPIOS DE FUNCIONAMIENTO
Se aplica voltaje a las bandas calefactoras cuando el motor se apaga. Calentar el estator del motor por encima del punto de rocío evita que se condense humedad en el motor.
BENEFICIOS
Uso exclusivo de materiales libres de silicona
Prevención de la liberación de gases de silicona
Protección del personal y los sistemas frente a gases peligrosos
Extremadamente flexible en cuanto a rendimiento, longitud y diseño
INFORMACIÓN DE PRODUCTO

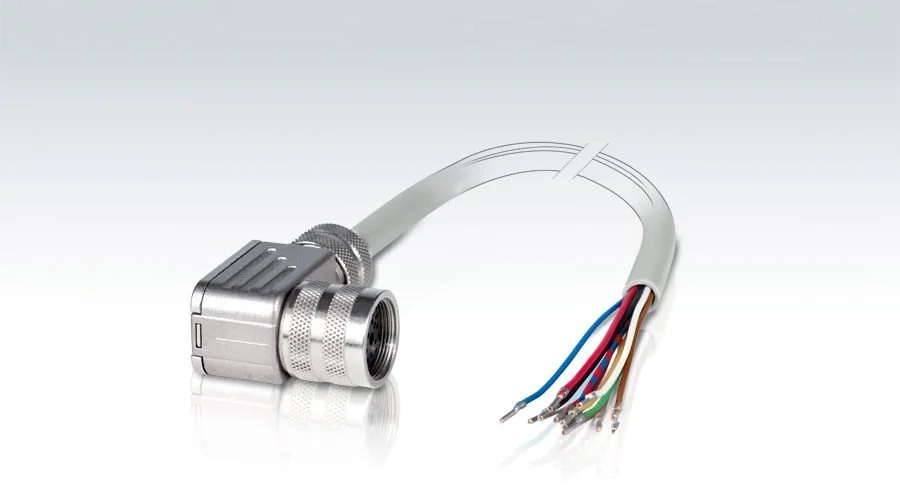

Los cables de los sensores establecen la conexión eléctrica entre el elemento sensor y la electrónica de control. Esto incluye el contacto del sensor, el aislamiento, el aislamiento del cable y el contacto de la conexión del cable.
APLICACIONES
Se utilizan en todas las áreas donde se requiere la conexión de sensores a la electrónica de evaluación.
En combinación con cables de alta tensión.
Cables de control para sistemas de transporte y elevación.
Cables planos.
Amplia gama de requisitos personalizados.
Serie de muestras.
Serie piloto.
Series pequeñas y grandes.
Hilos y conductores individuales por calibre AWG 30 a AWG 14.
Secciones transversales de 0,057 a 1,941 mm².
Cables multiconductores con cubierta, con un diámetro exterior de hasta 10 mm.
Cables apantallados/sin apantallar.
Aislamiento de cable en cinta o extruido.
Aislamientos especiales: – PVC – Silicona – Teflón – Poliimida – PEEK
PRINCIPIOS DE FUNCIONAMIENTO
Los cables de los sensores transmiten la señal eléctrica del elemento sensor hasta la conexión con la electrónica de control y regulación. Asimismo, cumplen la función de protección completa del sensor, los cables de conexión y los conectores frente a circuitos que transportan tensión de red y frente a cargas mecánicas, químicas y térmicas.
BENEFICIOS
Perfección en cables Satisfacción total de las necesidades del cliente: – Flexibilidad – Rapidez – Economía – Fiabilidad – Cumple con los estándares de calidad especificados, con asesoramiento y experiencia inigualables.
INFORMACIÓN DE PRODUCTO

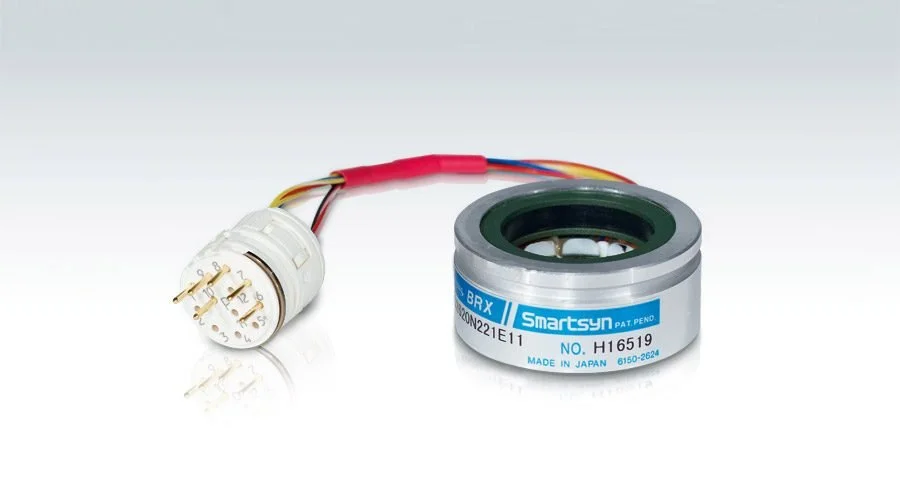

Un resolver/solucionador es un transductor electromagnético que convierte la posición angular de un rotor en una variable eléctrica.
APLICACIONES
Medición de la posición angular de motores eléctricos en:
Sistemas de timón para buques
Elementos de control en ingeniería de plantas químicas
Máquinas herramienta
Robots industriales
Máquinas textiles
Máquinas mineras
Servomotores
PRINCIPIOS DE FUNCIONAMIENTO
Dos bobinados del estator, dispuestos con un desfase de 90° en una carcasa cilíndrica, encierran un rotor montado en dicha carcasa junto con el bobinado del rotor. Este bobinado del rotor acopla inductivamente una señal al bobinado del estator. La fase de esta señal permite determinar la posición angular del rotor.
BENEFICIOS
Funcionamiento sin desgaste
Insensible a la contaminación
Rentable en comparación con los resolutores ópticos
INFORMACIÓN DE PRODUCTO

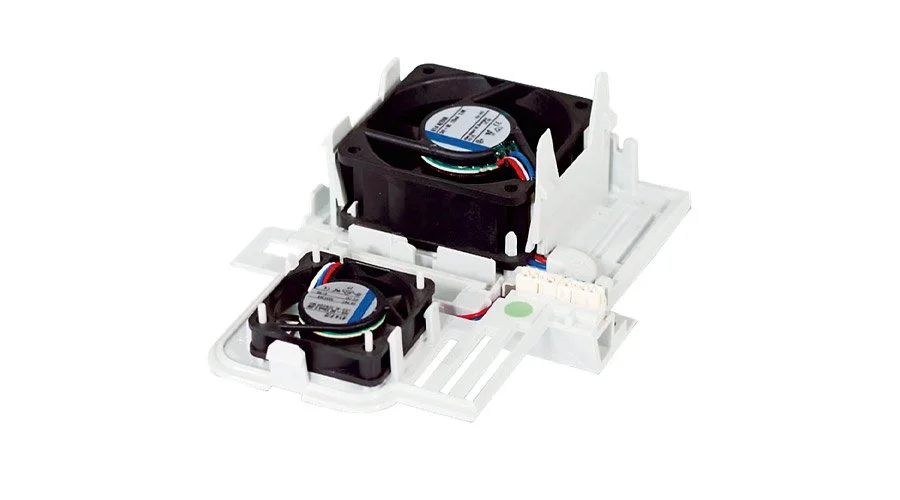

Los módulos de ventilación se utilizan para la refrigeración forzada de motores y componentes expuestos a altas cargas térmicas. Por lo tanto, protegen los dispositivos contra fallos de funcionamiento.
APLICACIONES
Refrigeración de:
Motores con variadores de frecuencia
Componentes electrónicos
Disipadores de calor
PRINCIPIOS DE FUNCIONAMIENTO
El aire fresco se introduce a través del módulo del ventilador y se dirige específicamente a los módulos que requieren refrigeración forzada. Esto evita el sobrecalentamiento de los motores y componentes.
BENEFICIOS
Contactos soldados fiables
Diseño muy compacto
Instalación sencilla gracias a su unidad modular
INFORMACIÓN DE PRODUCTO

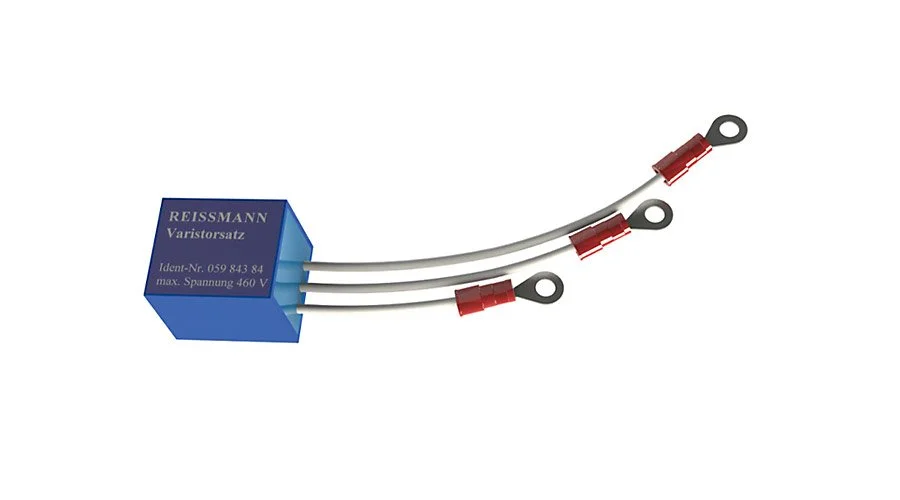

La protección mediante varistor se utiliza para proteger los devanados de los motores eléctricos de los picos de tensión.
APLICACIONES
La protección mediante varistor se utiliza en todas las áreas donde es necesario proteger el bobinado de los motores de CA contra picos de tensión transitorios.
PRINCIPIOS DE FUNCIONAMIENTO
Los varistores están conectados en paralelo al devanado del motor. Limitan los picos de tensión que pueden producirse en los terminales de los devanados del motor.
BENEFICIOS
Universalmente aplicable a motores multipolares con conexión en estrella o triángulo.
Diseño compacto para montaje en la caja de bornes del motor.
Tiempos de respuesta rápidos.
Alta absorción de energía, buena amortiguación de tensiones de interferencia.
Sin polaridad especificada.
INFORMACIÓN DE PRODUCTO

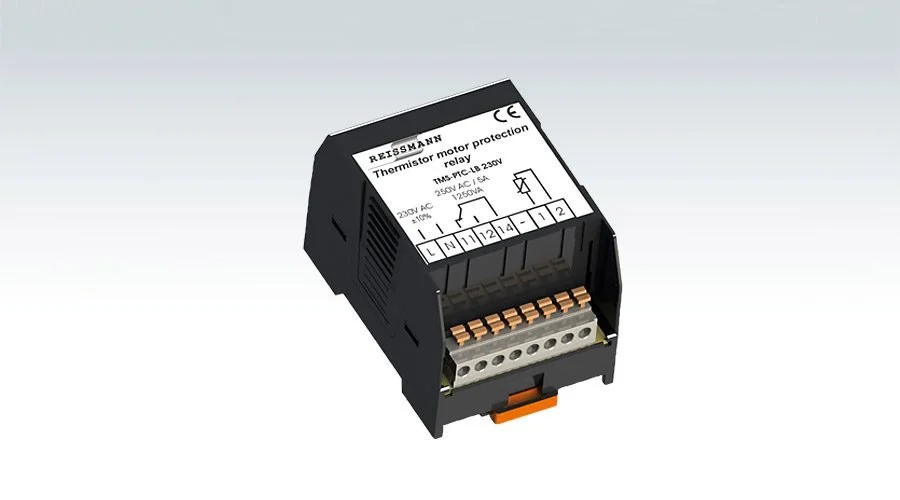

El relé de protección del motor con termistor electrónico monitoriza las posiciones relevantes desde el punto de vista térmico, en conjunto con sensores PTC. Si se utiliza correctamente, se garantiza una protección segura contra sobrecargas térmicas.
APLICACIONES
Las áreas de aplicación son:
Arranque difícil (sobrecarga)
Frecuencia de conmutación excesiva
Aumento rápido de la temperatura del bobinado debido a rotores bloqueados
Fallo de fase y consiguiente aumento de la temperatura del bobinado
Calefacción y ventilación
Funcionamiento con variadores de frecuencia
Protección de transformadores
Control de la temperatura superficial de semiconductores de potencia
PRINCIPIOS DE FUNCIONAMIENTO
El dispositivo de activación analiza la temperatura de un sensor PTC. El relé se activa en condiciones normales de funcionamiento, es decir, cuando no se produce un aumento de temperatura inadmisible. Si se supera una temperatura especificada (PTC NAT), equivalente a un aumento de la resistencia (> 4000 ohmios), el relé se desactiva. Si la temperatura desciende o se alcanza la resistencia de reinicio (de 1650 a 750 ohmios), el relé se activa automáticamente. La histéresis de conmutación especificada en la norma DIN VDE 0660 garantiza la activación y desactivación independientes.
BENEFICIOS
Puntos de encendido y apagado estandarizados internacionalmente.
Los sensores termistores PTC se pueden reemplazar según sea necesario.
Se pueden conectar termistores PTC con todas las temperaturas de activación nominales estandarizadas (DIN 44081 y DIN 44082).
Detección de rotura del cable del sensor.
El dispositivo funciona según el principio de circuito cerrado, es decir, desconexión segura de la máquina eléctrica incluso en caso de fallo de alimentación.
Excelente relación calidad-precio.
INFORMACIÓN DE PRODUCTO

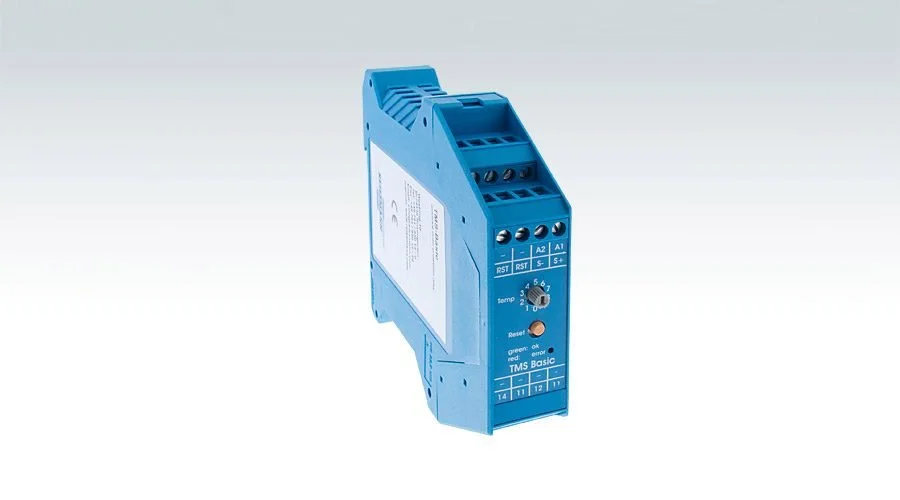

El relé electrónico de protección del motor supervisa el bobinado de las máquinas eléctricas en conjunto con diversos sensores de temperatura. Si se utiliza correctamente, se garantiza una protección segura contra sobrecargas térmicas.APLICACIONES
Arranque difícil (sobrecarga)
Frecuencia de conmutación excesiva
Aumento rápido de la temperatura del bobinado debido al bloqueo de los rotores
Fallo de fase y consiguiente aumento de la temperatura del bobinado
Calefacción y ventilación
Funcionamiento con variadores de frecuencia
Protección del transformador
Monitorización de la temperatura superficial de los semiconductores de potencia
Alta temperatura ambiente del sensor (hasta +200 °C)
PRINCIPIOS DE FUNCIONAMIENTO
El dispositivo de activación analiza la resistencia de un elemento sensor y calcula la temperatura. Es posible conectar sensores PTC, KTY, Pt100 o Pt1000. El relé se activa en funcionamiento normal, es decir, cuando no hay un aumento de temperatura inadmisible. Si se supera una temperatura ajustable, el relé se desactiva.
Si la temperatura cae por debajo del umbral de activación, el relé se activa de nuevo. Una histéresis de activación predefinida de 5 K garantiza una activación y desactivación precisas.
El dispositivo de activación detecta la rotura del cable del sensor y un cortocircuito, que se señalan mediante un LED. En estos casos, los relés se desactivan.
BENEFICIOS
Punto de conmutación de temperatura ajustable
Compatible con todos los sensores estándar
Detecta roturas de cable y cortocircuitos
Funciona según el principio de circuito cerrado, incluso en caso de fallo eléctrico
Apagado seguro de la máquina eléctrica
Medición directa de la temperatura de los devanados del motor
Medición de temperatura en un amplio rango
Dimensiones óptimas de la carcasa
El usuario puede modificar el punto de conmutación en cualquier momento
Excelente relación calidad-precio
INFORMACIÓN DE PRODUCTO

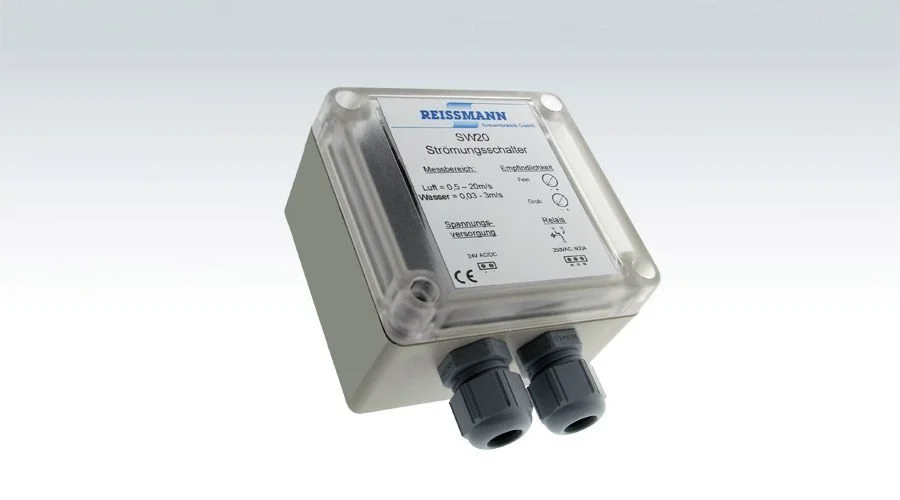

El monitor electrónico de flujo SW20 detecta cuándo el caudal del fluido en todo tipo de contenedores cae por debajo de los valores límite, señala las condiciones críticas y activa una alarma.
APLICACIONES
El monitor electrónico de flujo se utiliza en todas las áreas donde es necesario controlar los valores límite de caudal de fluidos y aire, por ejemplo:
Todo tipo de tanques
Tuberías / sistemas de tuberías
Laboratorios
Sistemas de filtración
Sistemas de limpieza …
PRINCIPIOS DE FUNCIONAMIENTO
El monitor electrónico de flujo funciona según el principio calorimétrico. Detecta el fluido y emite una señal eléctrica equivalente. La sonda de medición, que se calienta, se enfría al contacto con el fluido circundante. Este cambio se identifica y evalúa. La detección del valor umbral almacenado se indica mediante un LED y un relé adicional que proporciona contactos normalmente abiertos (NO) y normalmente cerrados (NC). Si el valor umbral se establece para una velocidad de flujo determinada, debe evitarse el calentamiento del fluido.
BENEFICIO
Diseño compacto Alimentación a 24 V CC o 230 V CA Carcasa autosellante Punto de conmutación ajustable para señalización
INFORMACIÓN DE PRODUCTO
Los efectos del generador pueden retrasar la activación oportuna de los frenos de CC. El relé de corriente homologado por UL evita el retardo en la activación de los frenos mecánicos de los motores eléctricos. Un frenado oportuno previene el riesgo de daños a personas y maquinaria.
APLICACIONES
El relé de corriente se utiliza en todas las áreas donde se requiere que una máquina eléctrica se detenga rápidamente por motivos de seguridad, para evitar peligros para el personal y la maquinaria, por ejemplo:
Grúas
Ascensores
Polipastos
Máquinas herramienta
PRINCIPIOS DE FUNCIONAMIENTO
El relé de corriente desconecta electrónicamente la bobina de freno de la tensión continua, reduciendo así también el tiempo de frenado del motor.
BENEFICIOS
Desmagnetización rápida del freno
Menor tiempo de activación del freno motor
Mayor aumento del par de frenado Reducida distancia de frenado con alta precisión de repetición
Conmutación sin desgaste de la corriente de la bobina de freno
Alto grado de seguridad para accionamientos de polipastos y máquinas herramienta
Certificación UL
INFORMACIÓN DE PRODUCTO
Los efectos del generador pueden retrasar la activación oportuna de los frenos de CC. El relé de corriente evita la liberación tardía de los frenos mecánicos en los motores eléctricos. Un frenado oportuno previene el riesgo de daños al personal y a la maquinaria.
APLICACIONES
El relé de corriente se utiliza en todas las áreas donde se requiere que una máquina eléctrica se detenga rápidamente por motivos de seguridad, para evitar peligros para el personal y la maquinaria, por ejemplo:
Grúas
Ascensores
Sistemas de transporte
Polipastos
Máquinas herramienta
PRINCIPIOS DE FUNCIONAMIENTO
El relé de corriente desconecta electrónicamente la bobina de freno de la tensión continua sin contacto, reduciendo así también el tiempo de frenado del motor.
BENEFICIOS
Rapid demagnetisation of the brake
Shorter motor brake engaging time
Faster brake release
Faster build-up of the braking torque
Short braking distance with high repeat accuracy
Wear-free switching of the brake coil current
Increased motor service life
Reduced motor start-up current
High degree of safety for hoist drives and machine tools
INFORMACIÓN DE PRODUCT
El convertidor analiza un sensor de platino (Pt) y proporciona la resistencia equivalente de KTY.
Por lo tanto, un sensor de Pt puede utilizarse con la electrónica de evaluación para sensores de KTY.
APLICACIONES
Funcionamiento de motores o generadores con sensor Pt en controladores con entrada KTY.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor Pt100 o Pt1000 y la transforma en la resistencia equivalente de un sensor KTY. Esto elimina la necesidad de reemplazar el convertidor de frecuencia u otros dispositivos de control similares sintonizados a la señal de un sensor KTY. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor Pt conectado puede reemplazar a un sensor KTY.
BENEFICIOS
No es necesario reemplazar la electrónica de control ni el software al convertir motores a sensores de Pt.
Es posible controlar motores con diferentes sensores de temperatura con un mismo controlador.
Los modelos más recientes con sensores de Pt también se pueden utilizar para reparaciones.
No depende de la disponibilidad de sensores KTY.
INFORMACIÓN DE PRODUCTO
El convertidor analiza un sensor Pt y proporciona la resistencia KTY equivalente.
Por lo tanto, un sensor Pt puede utilizarse con la electrónica de evaluación para sensores KTY.

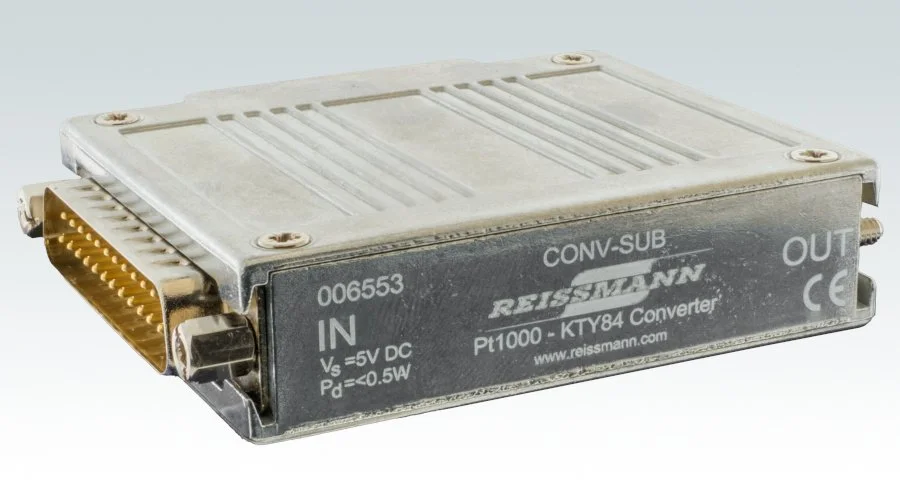

Tipo CONV SUB: Nuevo número de pieza 006553 para un dispositivo aún mejor.
¿Qué hemos mejorado? La nueva versión ofrece una mayor flexibilidad operativa al ampliar el rango de tensión de entrada (5-12 V CC). Mecánicamente, todo permanece igual: sin cambios.
Compatibilidad 1:1 con versiones anteriores (retrocompatible) para la inserción directa en la línea de señal según el estándar Siemens 6FX (verde) con SUB, conector D-SUB de 25 pines.
APLICACIONES
Funcionamiento de motores o generadores con sensor Pt en controladores con entrada KTY.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor Pt100 o Pt1000 y la convierte en la resistencia equivalente de un sensor KTY. Esto elimina la necesidad de que el usuario reemplace el convertidor de frecuencia u otros dispositivos de control similares sintonizados a la señal de un sensor KTY. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor Pt conectado puede reemplazar a un sensor KTY.
BENEFICIOS
No es necesario reemplazar la electrónica de control ni el software al convertir motores a sensores de Pt.
Es posible controlar motores con diferentes sensores de temperatura con un mismo controlador.
No depende de la disponibilidad de sensores KTY.
INFORMACIÓN DE PRODUCTO
Permite la protección térmica de motores nuevos con sensores Pt1000 en sistemas de accionamiento Siemens SINAMICS S120 existentes. Prolonga la vida útil del sistema. El convertidor analiza un sensor Pt y proporciona la resistencia KTY equivalente. Por lo tanto, un sensor Pt puede utilizarse con la electrónica de evaluación para sensores KTY.
APLICACIONES
Funcionamiento de motores o generadores con sensor Pt en controladores con entrada KTY.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor Pt100 o Pt1000 y la convierte en la resistencia equivalente de un sensor KTY. Esto elimina la necesidad de que el usuario reemplace el convertidor de frecuencia u otros dispositivos de control similares sintonizados a la señal de un sensor KTY. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor Pt conectado puede reemplazar a un sensor KTY.
BENEFICIOS
No es necesario reemplazar la electrónica de control ni el software al convertir motores a sensores de Pt.
Es posible controlar motores con diferentes sensores de temperatura con un mismo controlador.
Los modelos más recientes con sensores de Pt también se pueden utilizar para reparaciones.
No depende de la disponibilidad de sensores KTY.
INFORMACIÓN DE PRODUCTO
El convertidor analiza un sensor Pt y proporciona la resistencia KTY equivalente. Por lo tanto, un sensor Pt puede utilizarse con la electrónica de evaluación para sensores KTY.

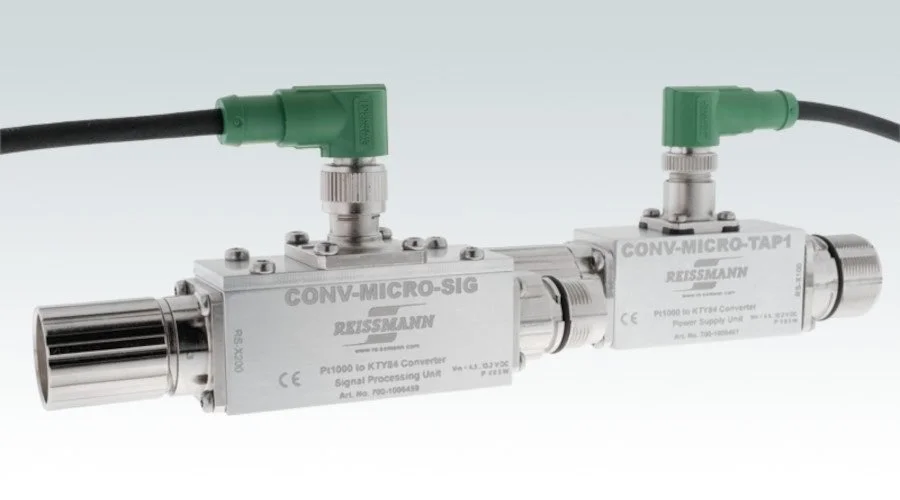

Kit convertidor Pt1000-KTY84 para Siemens SME120/125
Adaptador Plug & Play para variadores Siemens:
Adaptación del convertidor Pt-KTY a Siemens SME120/125 mediante un kit compuesto por una unidad de procesamiento de señal con conexión SME X200 (línea de codificador) y una unidad de derivación de tensión con conexión X100.
CARACTERÍSTICAS
Cumple con la normativa EMC
Grado de protección IP 67 (según SME120/125)
Conexiones eléctricas mediante conectores circulares estandarizados M23 (X100), M17 (X200) y M12
Carcasa de aluminio
Dimensiones: 46 x 25 x 128 mm (SIG) y 42 x 25 x 114 mm (TAP)
APLICACIONES
Funcionamiento de motores o generadores con sensor Pt, especialmente para sistemas Siemens SINAMICS con módulo de sensor externo SME120.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor Pt100 o Pt1000 y la transforma en la resistencia equivalente de un sensor KTY. Esto elimina la necesidad de reemplazar convertidores de frecuencia y dispositivos de control y evaluación sintonizados a la señal de un sensor KTY. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor Pt conectado puede reemplazar a un sensor KTY.
BENEFICIOS
Permite la protección térmica de motores nuevos con sensores Pt1000 en sistemas de accionamiento Siemens SINAMICS S120 existentes. Prolonga la vida útil del sistema. Fácil mantenimiento gracias a su instalación plug & play, que no requiere conocimientos previos de ingeniería eléctrica.
INFORMACIÓN DE PRODUCTO
El convertidor analiza un sensor de platino (Pt) y proporciona la resistencia equivalente de KTY. Por lo tanto, un sensor de Pt puede utilizarse con la electrónica de evaluación para sensores de KTY. Ofrecemos este convertidor en dos versiones: de 12 y 17 pines.
APLICACIONES
Funcionamiento de motores o generadores con sensor Pt en controladores con entrada KTY.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor Pt100 o Pt1000 y la transforma en la resistencia equivalente de un sensor KTY. Esto elimina la necesidad de reemplazar el convertidor de frecuencia u otros dispositivos de control similares sintonizados a la señal de un sensor KTY. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor Pt conectado puede reemplazar a un sensor KTY.
BENEFICIOS
No es necesario reemplazar la electrónica de control ni el software al convertir motores a sensores de Pt.
Es posible controlar motores con diferentes sensores de temperatura con un mismo controlador.
Los modelos más recientes con sensores de Pt también se pueden utilizar para reparaciones.
No depende de la disponibilidad de sensores KTY.
INFORMACIÓN DE PRODUCTO

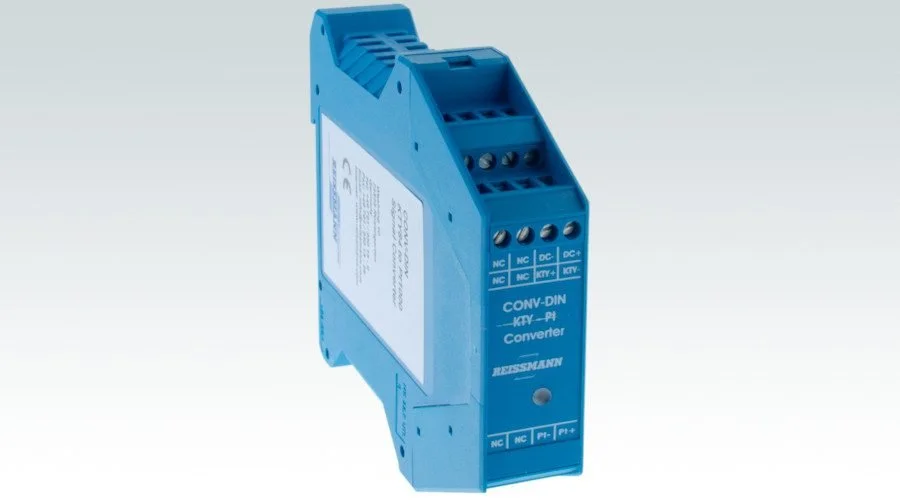

El convertidor analiza un sensor KTY84 y proporciona como salida la resistencia equivalente de un sensor Pt1000. Por lo tanto, un sensor KTY puede utilizarse con la electrónica de evaluación para sensores Pt1000.
APLICACIONES
Funcionamiento de dispositivos con control de temperatura mediante sensor KTY en controladores y reguladores con entrada Pt1000. Al cambiar de sensores KTY a sensores Pt1000, un dispositivo existente con sensores KTY también puede funcionar con una unidad de control moderna.
PRINCIPIOS DE FUNCIONAMIENTO
El convertidor analiza la resistencia de un sensor KTY y la transforma en la resistencia equivalente de un sensor Pt1000. A la salida del convertidor, la resistencia de un potenciómetro se ajusta según la temperatura medida. Por lo tanto, el convertidor con el sensor KTY conectado puede sustituir a un sensor Pt.
BENEFICIOS
Conversión sencilla de conjuntos individuales en un sistema, independientemente de los sensores de temperatura o las entradas de los sensores. Es posible combinar diferentes sensores de forma económica en un mismo sistema.
INFORMACIÓN DE PRODUCTO

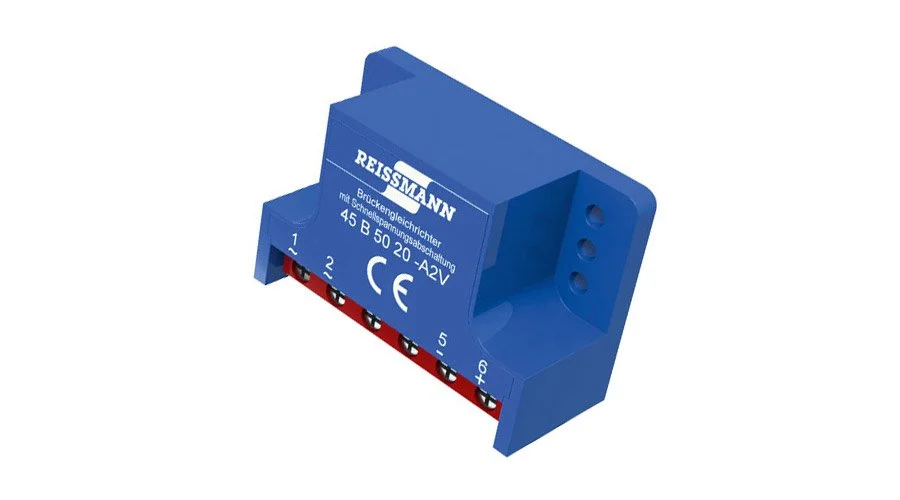

Los rectificadores de freno se utilizan para suministrar voltaje de CC a las bobinas de freno electromagnéticas que liberan o aplican frenos electromecánicos en los motores eléctricos.
APLICACIONES
Los rectificadores de frenado se utilizan en todas las áreas donde se requiere que las máquinas eléctricas se detengan rápidamente por motivos de seguridad, para evitar peligros para el personal y la maquinaria, por ejemplo: Grúas Ascensores Polipastos Sistemas de transporte Máquinas herramienta Los rectificadores de frenado con sobreexcitación se utilizan principalmente en áreas donde se requiere un arranque especialmente rápido del motor bajo carga.
PRINCIPIO DE FUNCIONAMIENTO
Los rectificadores de freno generan voltaje rectificado a partir de voltaje alterno. Este voltaje alimenta la bobina de freno del freno de disco del motor. Los rectificadores funcionan en un circuito de media onda o puente. Desconectan los frenos electromecánicos, ya sea del lado de corriente alterna o continua.
BENEFICIOS
Maximum reliability thanks to the use of high quality rectifier diodes
Compact design for installation in the motor connection box, optionally on DIN standard rail
Rapid release of the electromechanical brakes on electric motors thanks to semiconductor switches
Reduces wear on the electromechanical brake
Energy savings of 50% when the brake is released
Avoids disruptive AC humming noises from the brake coils
INFORMACIÓN DE PRODUCTO

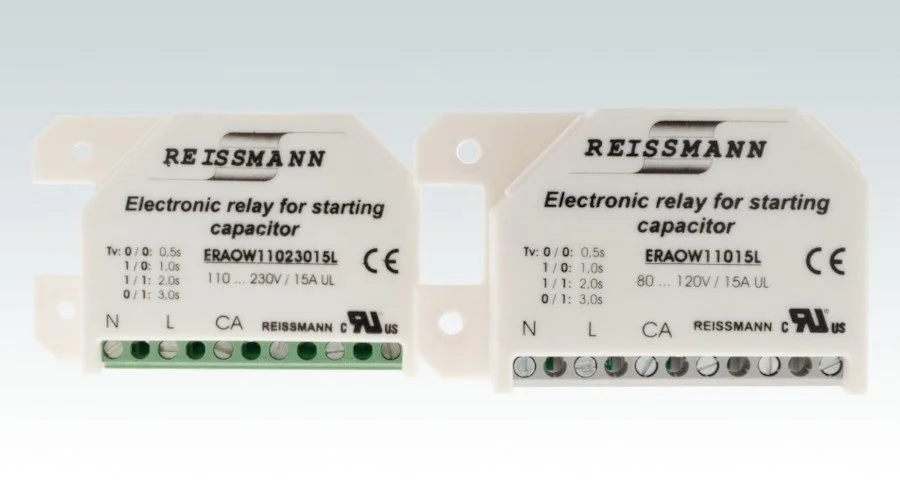

El relé de arranque electrónico se utiliza para desconectar los condensadores de arranque del motor tras un tiempo ajustable. Tensión de entrada nominal para un rango de tensión de 80-120 V o 110-230 V.
APLICACIONES
El relé de arranque electrónico se utiliza en todas las zonas donde el condensador de arranque se desconecta tras el arranque del motor. Motores monofásicos Motores trifásicos conectados a red monofásica (circuito Steinmetz)
PRINICIPIO DE FUNCIONAMIENTO
El relé de arranque electrónico desconecta el condensador de arranque del motor, sin contacto, tras un retardo ajustable. Este retardo corresponde al tiempo transcurrido desde que se enciende el motor bajo carga nominal hasta que alcanza la velocidad nominal.
BENEFICIOS
Fiabilidad insuperable gracias al uso de componentes sin desgaste.
Diseño compacto para montaje en la caja de conexiones del motor.
Más fácil de instalar y ajustar que los interruptores centrífugos.
Par motor óptimo gracias a la desconexión temporizada del condensador de arranque.
Supresión total de chispas durante la conmutación, a diferencia de los interruptores mecánicos.
Diseño compacto, a pesar de las corrientes de conmutación elevadas.
Ningún resultado coincide con tu búsqueda. Trata de eliminar algunos filtros.
Distribución oficial, asesoramiento especializado y servicio técnico certificado.
